Aula 8 - 10 de Dezembro

 Nesta aula de Modelação Geométrica e Generativa, trabalhámos mais uma vez, no programa QGIS Project e no AutoCAD. No final da aula, ainda trabalhámos no RHINO.

Começamos por abrir os ficheiros DWG da cadeira de Projeto com o terreno da Romeira;

Criámos uma layer com o nome POLI2 e fazemos um retângulo à volta da área do terreno que vamos utilizar;

Vamos a PROJECTO - IMPORTAR/EXPORTAR - IMPORTAR CAMADAS DWG;

Desativamos todas as layers menos a POLI2;

Colocamos a camada "PoliG rosa", do programa QGIS, no topo para aparecer o retângulo rosa na imagem;

Vamos a PROJECTO - IMPORTAR/EXPORTAR - EXPORTAR MAPA COMO IMAGEM;

Selecionamos "Calcular da camada" e optamos pela camada "PoliG rosa";

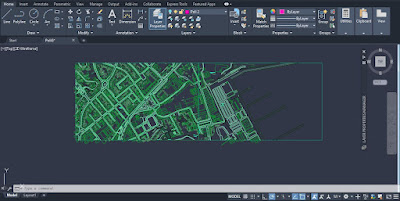

Comando ATTACH e arrastamos a imagem que exportarmos do QGIS para o retângulo rosa;

Abrimos um ficheiro DWG "- Alt" com o programa RHINO;

Criámos linhas nas extremidades da curvas de nível;

Utilizamos o comando JOIN;



Selecionamos as linhas dentro da área que vamos trabalhar e utilizamos o comando LOFT;

Selecionamos várias linhas e utilizamos o comando MESH - FROM NURBS OBJECT.
